工作原理：

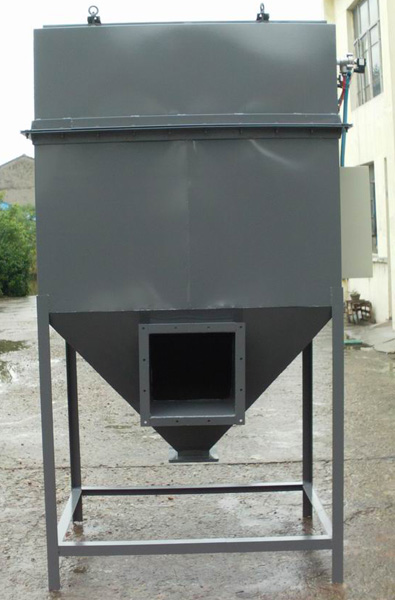

LMC型滤筒脉冲除尘器由灰斗、箱体、滤筒、自动清灰喷吹装置等部分组成。工作时，含尘空气由灰斗上的进风口进入灰斗后，由于重力沉降作用，粗尘粒直接落入灰斗底部，起到预收尘的作用,同时气流速度变慢,轻微粉尘随气流转折向上进入箱体，粉尘被滤筒过滤阻留，积附在滤筒外表面，过滤后的气体透过滤筒进入箱体上部净气室至出风口，经引风机排至大气。积附在滤筒外壁的粉尘不断增加，当达到设定时间或设定压差,脉冲控制仪顺序间隔触发开启脉冲电磁阀，使压缩空气包内的压缩空气经喷吹管对各排滤筒进行脉冲喷吹清灰，使滤筒在瞬间急剧膨胀抖落积附在滤筒外壁的粉尘，从滤筒上剥离的粉尘沉降至灰斗，经过卸灰阀排出。
性能特点：
1、由于滤筒为滤料折褶成筒状使用，所以单位体积内滤料收尘面积大。
2、滤筒高度小，除尘器结构紧凑，体积小，安装维护方便。
3、过滤风速小，除尘器阻力小。
4、滤料采用聚酯长纤维工业滤布和覆膜聚酯长纤维工业滤布，该滤布多微孔，过滤精度高，除尘效率高，容易清洗，不易堵塞，工作阻力低。
5、滤筒口采用弹性橡胶圈，密封性能好，牢固可靠。
6、清灰控制采用定时、定压、手动控制，每隔一个清灰周期，各排滤筒依次清灰一遍。
7、灰尘堆积在滤筒的折叠缝隙中，使清灰比较困难，折叠面积大的滤筒只适合于入口浓度低的工况。
技术参数：
|
规格
技术参数 |
LMC-20 |
LMC-40 |
LMC-60 |
LMC-90 |
|
过滤风量（m3/h） |
600-1200 |
1200-2400 |
1800-3600 |
2700-5400 |
|
过滤面积（m2） |
20 |
40 |
60 |
90 |
|
过滤风速（m/min） |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
|
滤筒数量（个） |
2 |
4 |
6 |
9 |
|
滤筒材质 |
聚酯长纤维 |
聚酯长纤维 |
聚酯长纤维 |
聚酯长纤维 |
|
滤筒规格（mm） |
Ф350×Ф240
×660 |
Ф350×Ф240
×660 |
Ф350×Ф240
×660 |
Ф350×Ф240
×660 |
|
入口气体温度（℃） |
<120 |
<120 |
<120 |
<120 |
|
电磁阀型号 |
DCF-25 |
DCF-25 |
DCF-25 |
DCF-25 |
|
电磁阀数量（个） |
1 |
2 |
2 |
3 |
|
设备阻力（pa） |
1000-1200 |
1000-1200 |
1000-1200 |
1000-1200 |
|
排放浓度（mg/m3） |
30-50 |
30-50 |
30-50 |
30-50 |
|
压缩空气压力（mpa） |
0.4-0.6 |
0.4-0.6 |
0.4-0.6 |
0.4-0.6 |
|
压缩空气耗量（m3/min） |
0.1 |
0.2 |
0.2 |
0.3 |
|
箱体尺寸（mm）可根据现场调整 |
450×1000
×2570 |
950×1000
×2570 |
950×1500
×2970 |
1450×1500
×2970 |
|
规格
技术参数 |
LMC-120 |
LMC-160 |
LMC-200 |
LMC-250 |
|
过滤风量（m3/h） |
3600-7200 |
4800-9600 |
6000-12000 |
7500-15000 |
|
过滤面积（m2） |
120 |
160 |
200 |
250 |
|
过滤风速（m/min） |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
|
滤筒数量（个） |
12 |
16 |
20 |
25 |
|
滤筒材质 |
聚酯长纤维 |
聚酯长纤维 |
聚酯长纤维 |
聚酯长纤维 |
|
滤筒规格（mm） |
Ф350×Ф240
×660 |
Ф350×Ф240
×660 |
Ф350×Ф240
×660 |
Ф350×Ф240
×660 |
|
入口气体温度（℃） |
<120 |
<120 |
<120 |
<120 |
|
电磁阀型号 |
DCF-25 |
DCF-25 |
DCF-25 |
DCF-25 |
|
电磁阀数量（个） |
3 |
4 |
5 |
5 |
|
设备阻力（pa） |
1000-1200 |
1000-1200 |
1000-1200 |
1000-1200 |
|
排放浓度（mg/m3） |
30-50 |
30-50 |
30-50 |
30-50 |
|
压缩空气压力（mpa） |
0.4-0.6 |
0.4-0.6 |
0.4-0.6 |
0.4-0.6 |
|
压缩空气耗量（m3/min） |
0.3 |
0.4 |
0.5 |
0.5 |
|
箱体尺寸（mm）可根据现场调整 |
1450×2000
×2920 |
1950×2000
×2570 |
2000×2450
×2720 |
2450×2500
×2720 |
|
